穩定可靠的工藝控制，讓微米級間距的BGA貼裝不再是難題

超細間距BGA芯片已成為眾多高密度電路設計的首選。然而，其精細的引腳間距也確實給SMT貼裝工藝帶來了實實在在的挑戰。

作為深圳專業的PCBA加工廠，我們?cè)诔?xì)間距BGA貼裝方面有著成熟的工藝經驗，現將這些實用技術心得與行業分享。

認識超細間距BGA貼裝的技術難點

超細間距BGA通常指球間距在0.5mm以下的BGA封裝，其技術難度明顯高于常規BGA元件。隨著間距縮小到0.4mm甚至0.3mm，焊球直徑相應減小，這對整個SMT工藝流程都提出了更高要求。

主要技術難點體現在：焊膏印刷容易產生橋接或少錫、貼裝對位精度要求極高、回流焊接溫度控制不當易產生焊接缺陷，以及PCB板材與元件之間的熱膨脹系數匹配問題。

成熟可靠的全流程工藝控制方案

1. 精細化的焊膏印刷控制

焊膏印刷是超細間距BGA焊接的基礎環節，其質量好壞直接決定后續工藝的成敗。

我們采用高品質的激光鋼網，配合適當?shù)碾姃伖馓幚恚_保開孔精度和孔壁光滑度。針對0.4mm間距的BGA，通常使用0.1mm厚度的鋼網；對于0.3mm間距，則推薦0.08mm厚度，并精心設計開口方案，確保焊膏能夠順利釋放。

錫膏選擇上，我們使用Type 4級別（20-38μm）的細顆粒錫膏，這類錫膏在印刷性和焊接性能上取得了良好平衡。每批印刷后都通過SPI設備進行檢測，監控錫膏的厚度和覆蓋狀況，及時發現印刷缺陷。

2. 精密的貼裝對位技術

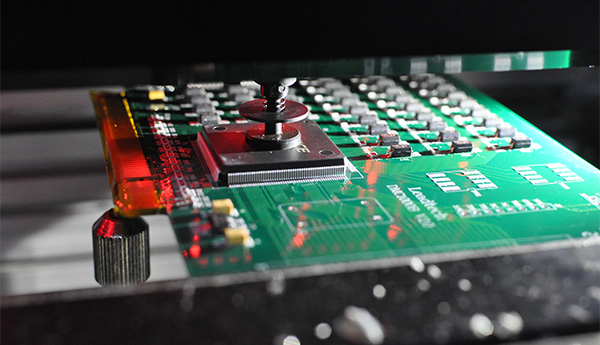

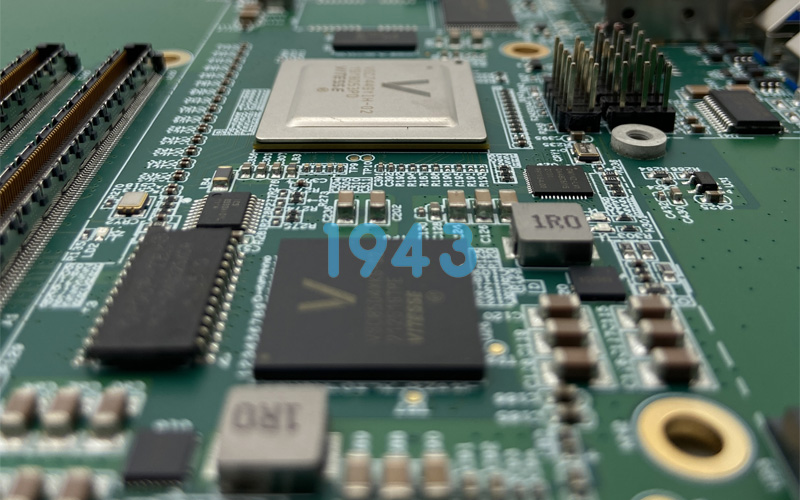

超細間距BGA要求貼裝設備具備優異的視覺對中系統和穩定的機械精度。我們通過提取BGA底部焊球圖像進行精確定位，確保貼裝精度滿足要求。

對于超細間距BGA，元件的共面性尤為重要。我們會對元件進行抽樣檢測，確保共面性控制在合理范圍內。貼裝壓力也需要精確控制，避免因壓力不當導致焊球變形或虛焊。

3. 優化的回流焊工藝

回流焊接是BGA組裝過程中的關鍵工序。我們根據具體的錫膏規格和元件特性，設置恰當?shù)幕亓骱附訙囟惹€。

對于無鉛工藝，峰值溫度通常控制在235-245℃范圍，液相線以上時間維持在60-90秒。升溫速率需要平穩控制，避免過快的升溫造成元件熱沖擊。冷卻速率也需要適當控制，以確保焊點結晶良好。

在條件允許的情況下，使用氮?dú)獗Ｗo(hù)焊接能夠有效改善焊接質量，減少氧化缺陷的發生。

4. 全面的焊點質量檢測

由于超細間距BGA的焊點完全隱藏在器件底部，傳統目視檢查無法評估焊接質量，必須借助專業檢測設備。

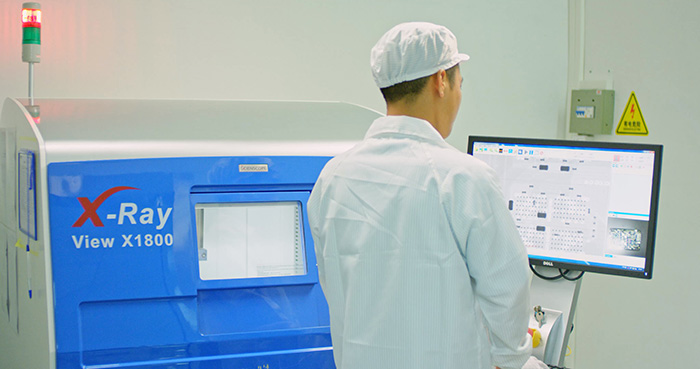

我們采用X-Ray檢測系統對BGA焊點進行檢測，能夠有效識別橋接、虛焊、空洞等常見缺陷。根據產品可靠性要求，我們制定了合理的接收標準，通常包括焊球偏移量、空洞率等關鍵指標。

對于有特殊要求的產品，我們會進行抽樣切片分析，檢查焊點界面狀況，并進行必要的可靠性測試，確保焊點質量滿足長期使用要求。

實用的工藝控制措施

針對超細間距BGA的特點，我們總結出多項實用工藝措施：

1. 前期設計參與：在產品設計階段提供建議，優化焊盤設計，避免在焊盤下方設計過孔，防止焊料流失。
2. 物料管理：對BGA元件進行規范的倉儲管理，必要時在焊接前進行適當烘烤，去除吸收的濕氣。
3. 過程防翹曲：對于尺寸較大的BGA和PCB，通過優化工藝參數和使用支撐治具，控制回流過程中的翹曲變形。
4. 持續工藝優化：建立工藝數據收集與分析系統，持續改進工藝參數，提升生產直通率。

符合行業標準的質控體系

我們建立了完善的質量控制體系，關鍵指標均符合或嚴于行業標準：

• 焊膏印刷厚度偏差控制在±15%以內
• 元件貼裝位置偏差不超過0.05mm
• BGA焊接空洞率控制在25%以下
• 冷焊、虛焊等重大缺陷率為零

通過系統的工藝控制和嚴格的質量管理，我們?cè)诔?xì)間距BGA貼裝方面保持著較高的直通率，為客戶產品的可靠性提供了有力保障。

結語

超細間距BGA貼裝是現代SMT領域的重要技術，需要系統的工藝知識和細致的現場控制。作為深圳專業的PCBA加工廠，我們始終專注于工藝技術的完善和提升，致力于為客戶提供穩定可靠的貼裝服務。

如果您在超細間距BGA貼裝方面遇到挑戰，歡迎與我們的工藝團隊交流，我們將竭誠為您提供專業的技術支持和完善的解決方案。
