良品率是衡量一家SMT貼片加工廠核心競爭力的關鍵指標。尤其在醫療電子、工業控制、智能硬件等對可靠性要求極高的領域，客戶不僅關注交期與成本，更看重產品的一致性與穩定性。那么，作為扎根深圳的專業SMT貼片服務商，我們是如何通過“無鉛焊接 + AOI自動光學檢測 + X-Ray透視全檢”三大技術手段，系統性保障高達99.7%的量產良品率的？1943科技將為您分享背后的工藝邏輯與質量閉環體系。
一、無鉛焊接：環保合規下的高可靠性基礎
隨著RoHS、REACH等環保法規在全球范圍內的強制實施，無鉛焊接已成為電子制造的行業標準。然而，無鉛焊料熔點更高、潤濕性更差，對回流焊工藝提出了更高要求。
我們在無鉛焊接環節采取以下關鍵措施：

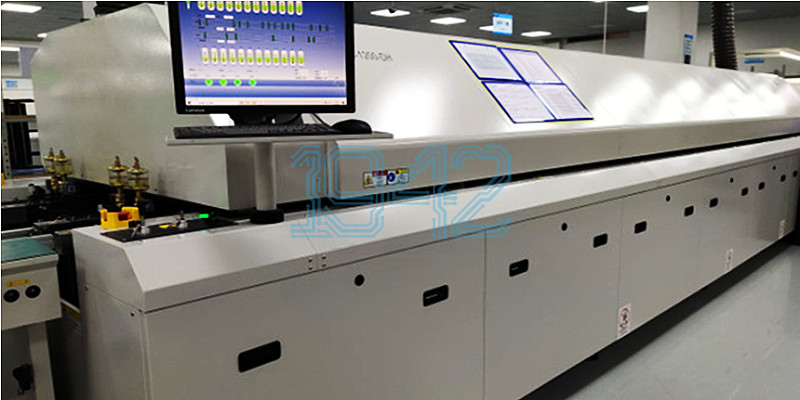

- 12溫區精密回流焊爐控溫系統：針對不同PCB板材、元器件密度及焊膏特性，定制專屬回流曲線，確保焊點充分熔融且無熱損傷；
- 焊膏印刷100% SPI檢測聯動：采用三維錫膏檢測儀（SPI）對每一片PCB的錫膏厚度、體積、偏移進行實時監控，從源頭杜絕虛焊、橋接等缺陷。
通過上述工藝組合，我們實現了無鉛焊接條件下焊點一致性≥99.5%，為后續高良率打下堅實基礎。
二、AOI自動光學檢測：多節點攔截表面缺陷
AOI（Automated Optical Inspection）是SMT生產中不可或缺的質量防線。我們并非僅在回流焊后部署AOI，而是構建“三重AOI檢測機制”，覆蓋全流程關鍵節點：
- 印刷后AOI：檢測鋼網對位偏差、錫膏拉尖、少錫/多錫等問題；
- 貼片后AOI：識別元件錯貼、漏貼、極性反向、位置偏移等貼裝異常；
- 回流焊后AOI：全面檢查焊點成型質量，包括虛焊、立碑、橋接、偏移等20余項缺陷類型。
所有AOI設備均搭載高分辨率工業相機與AI圖像識別算法，檢測精度達±0.01mm，誤報率低于3%，真正實現“早發現、早攔截、零批量不良”。
三、X-Ray透視全檢：穿透式驗證隱藏焊點可靠性
對于BGA、CSP、QFN等底部有焊球或焊盤被封裝遮擋的元器件，傳統光學手段無法檢測其焊接質量。此時，X-Ray檢測成為唯一有效的驗證方式。
我們的X-Ray全檢策略包括：
- 100% BGA類器件透視檢測：對每一顆BGA芯片進行空洞率分析，嚴格控制空洞總面積≤5%，遠優于IPC-A-610 Class 3標準；
- 焊點結構三維成像：可清晰識別虛焊、冷焊、連錫、焊球缺失等隱蔽缺陷；
- 數據可追溯存檔：每片PCBA的X-Ray圖像自動歸檔，支持客戶隨時調閱，滿足醫療、工業控制等行業對全程可追溯性的嚴苛要求。
通過X-Ray的深度介入，我們將“看不見的風險”轉化為“可量化、可管控”的質量數據。
四、全流程閉環：從首件到出貨的質量鐵三角
高良品率并非單一設備或工藝的功勞，而是系統化質量管理體系的成果。我們以“無鉛焊接為基、AOI為眼、X-Ray為鏡”，構建了覆蓋“來料—制程—成品”的質量鐵三角：
- 首件確認（FAI）100%執行：每款新產品量產前，必須完成物料核對、坐標校驗、焊接參數驗證及功能測試，確保首件合格率≥98%；
- 過程巡檢+SPC統計過程控制：對關鍵工序?qū)嵤崟r監控，及時預警工藝漂移；
- 出廠全檢+電氣功能測試：每片PCBA在包裝前均經過最終功能驗證，杜絕帶病出貨。
正是這套嚴謹、透明、可量化的質量閉環，讓我們在復雜多變的訂單需求下，依然穩定維持99.7%以上的量產良品率。
結語：良品率的背后，是對細節的極致追求
在深圳這座電子制造高地，技術同質化日益嚴重，唯有對工藝細節的執著打磨，才能構筑真正的競爭壁壘。無鉛焊接不是妥協，而是責任；AOI不是擺設，而是防線；X-Ray不是選配，而是承諾。
如果您正在尋找一家能真正理解“高可靠性”含義的SMT貼片合作伙伴，歡迎訪問官網或聯系我們的工程團隊，獲取免費DFM分析與打樣支持。我們愿以專業、透明、高效的服務，助您產品一次成功，快速上市。
